Produktdetails:
|
OD: | 8-630mm | Dicke: | 1-60mm |
---|---|---|---|
Länge: | 1000-6000mm | Oberfläche: | No.1 |
Typ: | Nahtlos | ||
Markieren: | nahtloser Edelstahlrohre,nahtlose Rohre SS |

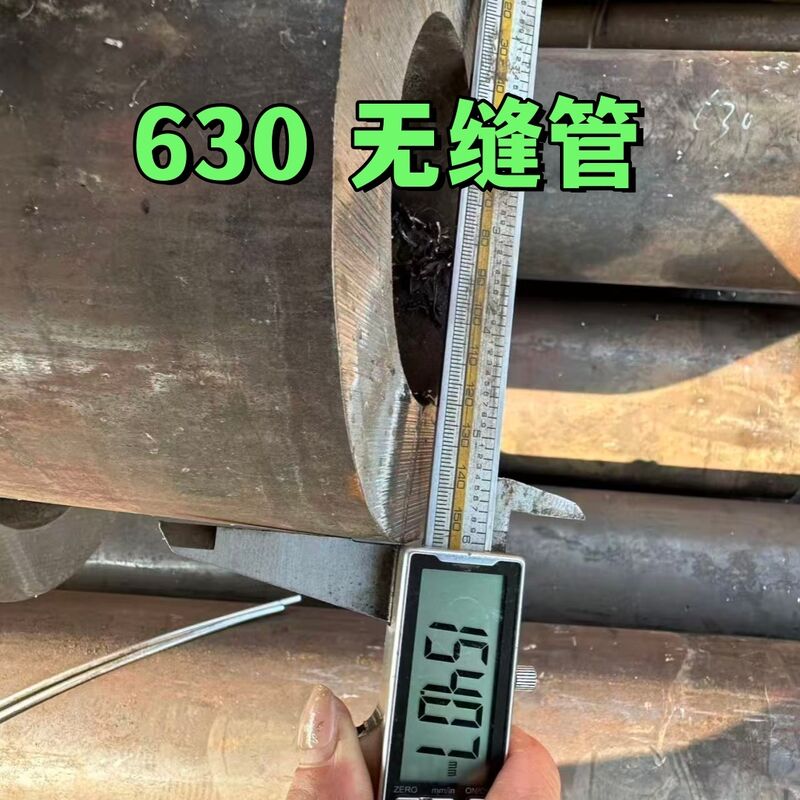

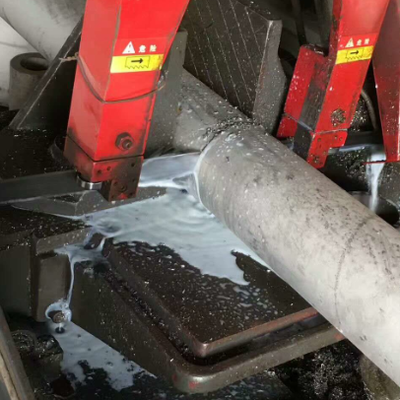

Rohr-martensitisches Aushärtungs-Edelstahl-Rohr des Edelstahl-SUS630 des Rohr-17-4PH
Rohr des Edelstahls 630 ist für eine Vielzahl von Anwendungen einschließlich Ölfeldventilteile, chemische Prozessausrüstung, Flugzeuginstallationen, Befestiger, Pumpenwellen, Ausrüstung der Gänge, Papiermühle der Kernreaktorkomponenten, Fluginstallationen und Strahltriebwerkmaschinenteile benutzt worden. ausgezeichneter Widerstand von 630 Shows zur Oxidation bis zu ungefähr 1100oF (539oC).
630 Edelstähle sind martensitische Edelstähle, die der Niederschlag sind, der verhärtet wird, um ausgezeichnete mechanische Eigenschaften zu erzielen. Dieses erzielen Stahl hochfestes und Härte nach Wärmebehandlung. Die Hitze und die Korrosionsbeständigkeit von Grad 630 sind der von Stahlen des Grades 304 ähnlich. Dieses ordnet auch gekennzeichnet allgemein als Grad 17-4PH.
630 hat Korrosionsangriff besser als irgendwelche der verhärtbaren Edelstähle mit 400 Reihen und, in den meisten corrodents, seinen Ansätze der Korrosionsbeständigkeit nah widerstanden, die von rostfreier Art 304.
Edelstähle des Grades 630 sind martensitische Edelstähle, die der Niederschlag sind, der verhärtet wird, um ausgezeichnete mechanische Eigenschaften zu erzielen. Dieses erzielen Stahl hochfestes und Härte nach Wärmebehandlung. Die Hitze und die Korrosionsbeständigkeit von Grad 630 sind der von Stahlen des Grades 304 ähnlich. Dieses ordnet auch gekennzeichnet allgemein als Grad 17-4PH.
Eins des Schlüsselnutzens dieses Grades ist, dass es verfügbare in gelöster Form behandelte Bedingungen ist, an denen sie leicht maschinell bearbeitet werden und Alter-verhärtet werden können, um hochfestes zu erreichen. Die Altersbehandlung von Grad 630 wird bei niedrigen Temperaturen durchgeführt, um bedeutende Verzerrung zu vermeiden. Deshalb wird dieser Grad für Anwendungen wie die Fertigung von langen Wellen benutzt, die das wieder-Geraderichten nicht nach Wärmebehandlung erfordern.
Eigenschaften erwähnten betreffen unten allgemein verfügbare Stangenprodukte des Grades 630 in ASTM A564. Die Spezifikationen sind möglicherweise nicht anderen Formen wie Schmieden und Platten ähnlich.
Die kompositionellen Strecken der Edelstähle des Grades 630 werden unten angezeigt:
Zusammensetzung der Tabelle-1. erstreckt sich für Edelstähle des Grades 630
Grad | C | Mangan | Si | P | S | Cr | Ni | Cu | Nb+Ta | |
630 |
min. maximal |
- 0,07 |
- 1 |
- 1 |
- 0,04 |
- 0,030 |
15 17,5 |
3 5 |
3 5 |
0,15 0,45 |
Die Tabelle unterhalb der Entwürfe die mechanischen Eigenschaften von Edelstählen des Grades 630:
Mechanische Eigenschaften der Tabelle 2. von Edelstählen des Grades 630
Bedingung | Dehnfestigkeit (MPa) | Beweis der Streckgrenze-0,2% (MPa) | Verlängerung (% in 50mm) | Härte | |
Rockwell C (Stunde C) | Brinell (HB) | ||||
Lösung behandelt | Art 1105 | Art 1000 | Art 15 | 38 maximal | 363 maximal |
Bedingung 900 | Minute 1310 | Minute 1170 | Minute 10 | Minute 40 | Minute 388 |
Bedingung 1150 | Minute 930 | Minute 724 | Minute 16 | Minute 28 | Minute 277 |
*These Werte werden für ASTM A564 spezifiziert und sie treffen nur auf bestimmte Größenstrecken zu. Die Spezifikation sollte konsultiert werden für die kompletten Details dieser Eigenschaften.
Bedingung 900 wird an 900°F gealtert (482°C), Bedingung 1150 wird an 1150°F gealtert (621°C).
Lösungsbehandlung ist an 927°C und gekühlt wie erforderlich ab.
Die physikalischen Eigenschaften von Edelstählen des Grades 630 werden in der folgenden Tabelle gegeben:
Typische physikalische Eigenschaften der Tabelle 3. von Edelstählen des Grades 630
Grad | Dichte (kg/m3) |
Elastizitätsmodul (GPa) |
Mittelkoeff. der thermischen Expansion (µm/m/°C) | Wärmeleitfähigkeit (W/m.K) |
Spezifische Wärme 0-100°C (J/kg.K) |
Elektr.widerstandskraft (nΩ.m) |
|||
0-100°C | 0-315°C | 0-538°C | An 100°C | An 500°C | |||||
630 | 7750 | 197 | 10,8 | 11,6 | - | 18,4 | 22,7 | 460 | 800 |
Die typischen Gradspezifikationen von 630 Edelstählen werden unten tabelliert:
Gradspezifikationen der Tabelle-4. für Edelstähle des Grades 630
Grad |
UNS Nein |
Alte Briten | Euronorm |
Schwedisch SS |
Japanisch JIS |
||
BS | En | Nein | Name | ||||
630 | S17400 | - | - | 1,4542 | X5CrNiCuNb16-4 | - | SUS 630 |
Die folgende Tabelle listet die möglichen alternativen Grade zu 630 Edelstählen auf:
Mögliche alternative Grade der Tabelle 5. zu 630 Edelstählen
Grad | Gründe für das Wählen von 17/4PH (630) |
431 | 431 hat höhere Härte als 17/4PH. Bessere Verfügbarkeit in einigen Größen. |
416 | Frei-maschinell bearbeitender martensitischer Edelstahl - verbessern Sie für die Wiederholungsmaschinelle bearbeitung. Preiswerter. |
316 | Höhere Korrosionsbeständigkeit von 316, zum der schwereren Umwelt, aber mit viel weniger festem als 17/4PH zu widerstehen. |
2205 | Viel bessere Korrosionsbeständigkeit als 17/4PH, mit einem weniger festen (aber nicht so niedrig wie 316). |
Edelstähle des Grades 630 haben gute Korrosionsbeständigkeit in vieler Umwelt. Sie weisen verbesserten Widerstand gegen die Spannungskorrosion auf, die knackt, wenn sie mehr gealtert werden, an 550°C oder. Jedoch sind Stahle des Grades 630 gegen Lösung behandelte Zustand A weniger beständig, und folglich sollten diese Stahle, sogar mit beträchtlicher Härte, nicht in dieser Zustand benutzt werden.
Edelstähle des Grades 630 haben guten Widerstand zur Oxidation. Jedoch sollte langfristige Aussetzung von Grad 630 zu den Temperaturen von 370 zu 480°C vermieden werden, um Verlust von Härte bei Raumtemperatur zu verhindern. Diese Grade sollten nicht an den Temperaturen über Aushärtungstemperatur benutzt werden, um Reduzierung von Härte und mechanische Eigenschaften des Metalls zu vermeiden.
Lösungsbehandlung (Bedingung A) — Edelstähle des Grades 630 sind an 1040°C für 0,5 h erhitzt, dann zu den kleinen Abschnitten 30°C. dieser Grade sein luftgekühlt kann das gelöschte Öl.
Verhärtung — Edelstähle des Grades 630 werden bei niedrigen Temperaturen Alter-verhärtet, um die erforderlichen mechanischen Eigenschaften zu erzielen. Während des Prozesses tritt oberflächliche Verfärbung gefolgt von der Schrumpfung bei 0,10% für Zustand H1150 und von 0,05% für Zustand H900 auf.
Die folgende Tabelle zeigt die typischen mechanischen Eigenschaften von Stahlen des Grades 630 nach Lösungsbehandlung und -Aushärtung:
Typische mechanische Eigenschaften der Tabelle 6. von Stahlen des Grades 630 erzielt nach der Lösungsbehandlung
Cond. | Verhärtung | Typische Härte Rockwell C | Dehnfestigkeit (MPa) | |
Temp (°C) | Zeit (H) | |||
A | Ann | - | 36 | 1100 |
H900 | 482 | 1 | 44 | - |
H925 | 496 | 4 | 42 | 1170-1320 |
H1025 | 552 | 4 | 38 | 1070-1220 |
H1075 | 580 | 4 | 36 | 1000-1150 |
H1100 | 593 | 4 | 35 | 970-1120 |
H1150 | 621 | 4 | 33 | 930-1080 |
Edelstähle des Grades 630 können unter Verwendung aller herkömmlichen Methoden geschweißt werden, und sie erfordern nicht das Vorheizen. Sorgfalt sollte eingelassenes Entwerfen und Schweißen von hochfesten Stahlen sein, Schweißstückdrücke zu verhindern.
Edelstähle des Grades 630 können in ihrer Lösung-behandelten Zustand maschinell bearbeitet werden. Sie haben die Bearbeitungsrate, die der von Stahlen des Grades 304 ähnlich ist.
Einige der bedeutenden Anwendungen der Edelstähle des Grades 630 schließen ein:
Ansprechpartner: Mr. Gao Ben
Telefon: +86-18068357371
Faxen: 86-0510-88680060
