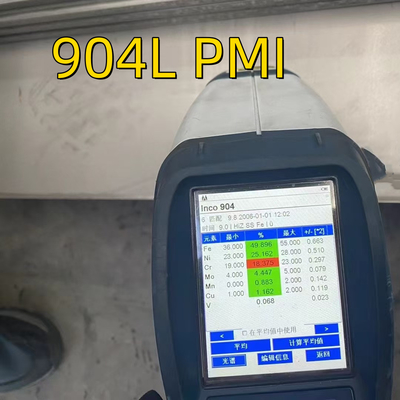

6.0mm 8.0mm 12.0mm UNS N08904 904L Edelstahlplatte 904L Platte TISCO SS904L Platte

904L ist eine austenitische Legierung mit einer mittleren bis hohen Korrosionsbeständigkeit.Die Legierung enthält einen hohen Gehalt an Chrom und Nickel mit Zusatz von Molybdän und Kupfer, um eine erhöhte Korrosionsbeständigkeit zu gewährleistenDer hohe Nickel (25%) und Molybdän (4,5%) Gehalt von 904L bietet eine gute Beständigkeit gegen Chlorid-Stresskorrosionscracking.allgemeine Korrosionsbeständigkeit und Korrosionsbeständigkeit gegenüber Chloridgruben über den Werten von 316 und 317 rostfreiDie Kupferzusatzwirkung bietet zusätzliche Beständigkeit gegen heiße Phosphorsäure und verdünnte Schwefelsäure.

Inventar

904L Schweißdraht

Gemeinsame Handelsnamen

Spezifikationen

Eigenschaften

Kritische Korrosionstemperatur der Spalte*

* ASTM-Verfahren G-48, 10% Eisenchlorlösung

• Schlauchblätter
• Produktion von Säuren und Düngemitteln
• Elektrische Schrubber
• Ausrüstung zum Beizen

Verwandte Literatur

• Datenblatt
• AL-6XN gegen 904L
• Stahllegierung 20 vs. AL-6XN/904L

Zubereitung für die Herstellung von Zellstoff:

• Austenitisches Edelstahlblatt der Klasse 904L ist ein nicht stabilisierter, hochlegierter, kohlenstoffarmer Stahl.insbesondere SchwefelsäureDarüber hinaus bietet es eine robuste Abwehr gegen durch Chlorid verursachte Spannungskorrosions-Krecken und Pitting/Cracks.
• Die Austenit-Struktur des Stahls bietet eine außergewöhnliche Zähigkeit auch bei kryogenen Temperaturen.
• 904L-Edelstahl, der mit beträchtlichen Mengen an Nickel und Molybdän angereichert ist, ist bekannt für seine hohe Qualität und hohe Kosten.die Entstehung von Duplex-Edelstahl 2205 (S31803 oder S32205) bietet eine kostengünstige Alternative, wodurch die Häufigkeit der Verwendung von 904L in der modernen Industrie verringert wird.

Korrosionsbeständigkeit:

• 904L-Edelstahl verfügt über eine außergewöhnliche Widerstandsfähigkeit unter einer Vielzahl von Bedingungen, ursprünglich entwickelt, um Schwefelsäure zu widerstehen.Seine robuste Leistung erstreckt sich auch auf warmes Meerwasser und umgebung mit hohem ChloridgehaltDer hohe Nickelgehalt gewährleistet eine überlegene Beständigkeit gegen Spannungskorrosion im Vergleich zu typischen austenitischen Sorten.Kupfer stärkt die Beständigkeit gegen Schwefelsäuren und andere reduzierende Säuren, insbesondere im sehr aggressiven "mittleren Konzentrationsbereich".
• 904L bietet eine Korrosionsbeständigkeit, die im Allgemeinen zwischen der Standard-Austenit-Klasse 316L und den hochlegierten "Super-Austenit"-Klassen mit 6% Molybdän und ähnlichem Inhalt liegt.
• Im Vergleich zu molybdänfreien Sorten wie 304L und 310L bietet 904L weniger Widerstand gegen einige aggressive Bedingungen.
• Für eine optimale Beständigkeit gegen Spannungskorrosions-Rissbildung in anspruchsvollen Umgebungen wird empfohlen, den Stahl nach der Kaltbearbeitung mit Lösung zu behandeln.

Wärmebeständigkeit:

• 904L weist eine robuste Oxidationsbeständigkeit auf; es kann jedoch aufgrund der Niederschlagung von spröden Phasen wie Sigma bei höheren Temperaturen eine strukturelle Instabilität entwickeln.Es wird nicht empfohlen, 904L über 550°C zu verwenden.Gemäß dem ASME-Kessel- und Druckbehälter-Code sind die Konstruktionsspannungswerte für 904L bei 371°C festgelegt.

Wärmebehandlung:

• Lösungsbehandlung (Annieren): Erhitzen auf 1090-1175°C und schnell abkühlen.

Schweißen:

• 904L kann mit allen Standardtechniken erfolgreich geschweißt werden.Vorwärmen wird nicht empfohlen.904L-Schweißstäbe und -elektroden sind nach AS 1554 vorqualifiziert.6.

Herstellung:

• 904L ist eine hochreine, geringe Qualität und kann nicht so leicht bearbeitet werden wie andere speziell für die Bearbeitung konzipierte Qualitäten.Das Biegen bis zu einem kleinen Radius ist einfach und wird in der Regel kalt durchgeführtObwohl ein anschließendes Glühen in der Regel nicht erforderlich ist, sollte berücksichtigt werden, ob das hergestellte Bauteil in Umgebungen verwendet werden soll, die anfällig für starke Spannungskorrosions-Risse sind.

Typische Anwendungen:

• 904L-Edelstahl ist ideal für Verarbeitungsbetriebe, die Schwefel-, Phosphor- und Essigsäuren verarbeiten.Kühlgeräte für Meerwasser, Komponenten von Ölraffinerien und Leitungen in elektrostatischen Präzipitatoren.

Bestimmte Eigenschaften:

• Gemäß ASTM A240M sind die angegebenen Eigenschaften für flachgewalzte Erzeugnisse wie Platten, Bleche und Spulen obligatorisch.Obwohl es aufgrund der einzelnen Spezifikationen leichte Unterschiede geben kann.

904L-Edelstahlbleche in verschiedenen Oberflächen

Unsere 904L-Edelstahlplatten sind in einer Reihe von exquisiten Oberflächen erhältlich, darunter gebürstete Oberflächen, 2B-Glanz- und 8K-Spiegel.

Jedes von uns gelieferte Edelstahlblech hat eine mit einer Schutzfolie beschichtete Fläche, die nach der Herstellung oder Installation leicht entfernt wird, um sicherzustellen, dass die Oberfläche unverändert bleibt.Die Rückseite des Blattes bleibt unvollendet..
