Produktdetails:
|
| Herkunft: | China | Durchmesser: | Außendurchmesser 16 – 630 mm |
|---|---|---|---|
| Wärmebehandlung: | Aufgegossen, normalisiert, gelöscht und gehärtet | Grad: | Kohlenstofflegierung |
| Form: | Rund, Oval, Sechseck, Achtseck | Abschnittsform: | Rund, oval, quadratisch, rechteckig |
| Oberflächenbeschaffenheit: | Schwarz, verzinkt, poliert | Korrosionsbeständigkeit: | Abhängig von der Materialqualität bieten Edelstahlsorten eine hohe Korrosionsbeständigkeit |
| Technologie: | Warmgewalzt | Stahlsorte: | A335 P5 1Cr5Mo T5 |
| Zahlung: | 30% TT + 70% TT / TT | MIT: | SCH10-160 |
| Technik: | Warmgewalzte, kalt gezogene, geschweißte Stahlrohre | Zahlungsbedingungen: | L/C T/T (30% Einzahlung) |
| Stichwort: | mit einer Breite von mehr als 20 mm | ||

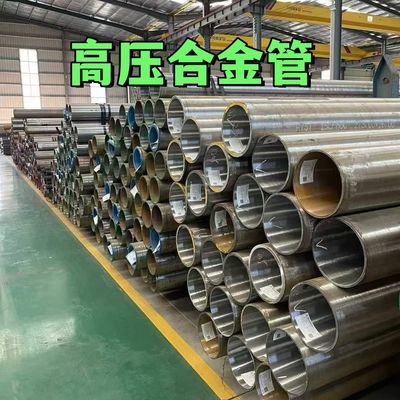

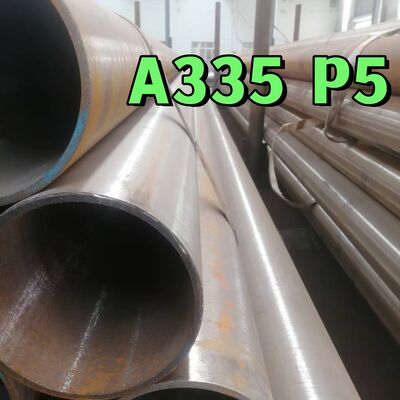

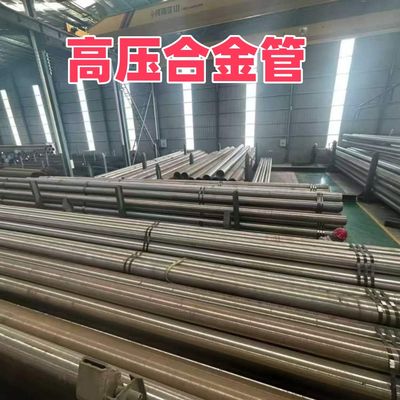

| Hervorheben: | 12 Zoll ASTM A335 P5 nahtloses Stahlrohr,1Cr5Mo T5-Legierungsboilerrohr,PE-beschichtete nahtlose Stahlrohre |
||
Der Arbeitsdruck eines nahtlosen Rohrs aus legiertem Stahl ist etwa 20 % höher als bei einem geschweißten Rohr, ähnlich wie bei den meisten Legierungen. Daher ist der Einsatz eines nahtlosen Rohrs in Anwendungen gerechtfertigt, die einen höheren Arbeitsdruck erfordern. Die Kosten sind deutlich höher als bei einem geschweißten Rohr, obwohl es stärker ist. Nahtlose Rohre und Rohre aus legiertem Stahl werden in Anwendungen eingesetzt, die eine moderate Korrosionsbeständigkeit sowie eine gute Haltbarkeit und niedrige Kosten erfordern.
Anwendung von nahtlosen Rohren aus legiertem Stahl
- Offshore-Ölbohrungen
- Stromerzeugung
- Petrochemie
- Gasaufbereitung
- Spezialchemikalien
- Pharmazeutika
- Pharmazeutische Ausrüstung
- Chemische Ausrüstung
- Meerwasserausrüstung
- Wärmetauscher
- Kondensatoren
- Zellstoff- und Papierindustrie
Chemische Zusammensetzung
| C, % | Mn, % | P, % | S, % | Si, % | Cr, % | Mo, % |
| 0,05-0,15 | 0,30-0,60 | 0,025 max | 0,025 max | 0,50-1,00 | 1,00-1,50 | 0,44-0,65 |
Mechanische Eigenschaften
| Zugfestigkeit, MPa | Streckgrenze, MPa | Dehnung, % |
| 415 min | 205 min | 30 min |
Außendurchmesser & Toleranz
| ASTM A450 | Warmgewalzt | Außendurchmesser, mm | Toleranz, mm |
| OD≤101,6 | +0,4/-0,8 | ||
| 101,6 | +0,4/-1,2 | ||
| 190,5 | +0,4/-1,6 | ||
| Kaltgezogen | Außendurchmesser, mm | Toleranz, mm | |
| OD<25,4 | ±0,10 | ||
| 25,4≤OD≤38,1 | ±0,15 | ||
| 38,1 | ±0,20 | ||
| 50,8≤OD<63,5 | ±0,25 | ||
| 63,5≤OD<76,2 | ±0,30 | ||
| 76,2≤OD≤101,6 | ±0,38 | ||
| 101,6 | +0,38/-0,64 | ||
| 190,5 | +0,38/-1,14 | ||
| ASTM A530 & ASTM A335 | NPS | Außendurchmesser, Zoll | Toleranz, mm |
| 1/8≤OD≤1-1/2 | ±0,40 | ||
| 1-1/2 | ±0,79 | ||
| 4 | +1,59/-0,79 | ||
| 8 | +2,38/-0,79 | ||
| OD>12 | ±1% |
Wandstärke & Toleranz
| ASTM A450 | Warmgewalzt | Außendurchmesser, mm | Toleranz, % |
| OD≤101,6, WT≤2,4 | +40/-0 | ||
| OD≤101,6, 2,4 | +35/-0 | ||
| OD≤101,6, 3,8 | +33/-0 | ||
| OD≤101,6, WT>4,6 | +28/-0 | ||
| OD>101,6, 2,4 | +35/-0 | ||
| OD>101,6, 3,8 | +33/-0 | ||
| OD>101,6, WT>4,6 | +28/-0 | ||
| Kaltgezogen | Außendurchmesser, mm | Toleranz, % | |
| OD≤38,1 | +20/-0 | ||
| OD>38,1 | +22/-0 | ||
| ASTM A530 | NPS | Außendurchmesser, Zoll | Toleranz, % |
| 1/8≤OD≤2-1/2 | +20,0/-12,5 | ||
| 3≤OD≤18, WT/OD≤5% | +22,5/-12,5 | ||
| 3≤OD≤18, WT/OD>5% | +15,0/-12,5 | ||
| OD≥20, WT/OD≤5% | +22,5/-12,5 | ||
| OD≥20, WT/OD>5% | +15,0/-12,5 |
ASTM A335 - für nahtlose Rohre aus ferritischem legiertem Stahl für Hochtemperaturanwendungen
ASTM A519 - für nahtlose mechanische Rohre aus Kohlenstoff- und legiertem Stahl
ASTM A213 - für nahtlose Kessel-, Überhitzer- und Wärmetauscherrohre aus ferritischem und austenitischem legiertem Stahl
ASTM ASME (S)A-335/(S)A-335M Güte und chemische Zusammensetzung
| Güte | UNS | C≤ | Mn | P≤ | S≤ | Si≤ | Cr | Mo |
| P1 | K11522 | 0,10~0,20 | 0,30~0,80 | 0,025 | 0,025 | 0,10~0,50 | - | 0,44~0,65 |
| P2 | K11547 | 0,10~0,20 | 0,30~0,61 | 0,025 | 0,025 | 0,10~0,30 | 0,50~0,81 | 0,44~0,65 |
| P5 | K41545 | 0,15 | 0,30~0,60 | 0,025 | 0,025 | 0,50 | 4,00~6,00 | 0,44~0,65 |
| P5b | K51545 | 0,15 | 0,30~0,60 | 0,025 | 0,025 | 1,00~2,00 | 4,00~6,00 | 0,44~0,65 |
| P5c | K41245 | 0,12 | 0,30~0,60 | 0,025 | 0,025 | 0,50 | 4,00~6,00 | 0,44~0,65 |
| P9 | S50400 | 0,15 | 0,30~0,60 | 0,025 | 0,025 | 0,50~1,00 | 8,00~10,00 | 0,44~0,65 |
| P11 | K11597 | 0,05~0,15 | 0,30~0,61 | 0,025 | 0,025 | 0,50~1,00 | 1,00~1,50 | 0,44~0,65 |
| P12 | K11562 | 0,05~0,15 | 0,30~0,60 | 0,025 | 0,025 | 0,50 | 0,80~1,25 | 0,44~0,65 |
| P15 | K11578 | 0,05~0,15 | 0,30~0,60 | 0,025 | 0,025 | 1,15~1,65 | - | 0,44~0,65 |
| P21 | K31545 | 0,05~0,15 | 0,30~0,60 | 0,025 | 0,025 | 0,50 | 2,65~3,35 | 0,80~1,60 |
| P22 | K21590 | 0,05~0,15 | 0,30~0,60 | 0,025 | 0,025 | 0,50 | 1,90~2,60 | 0,87~1,13 |
| P91 | K91560 | 0,08~0,12 | 0,30~0,60 | 0,020 | 0,010 | 0,20~0,50 | 8,00~9,50 | 0,85~1,05 |
| P92 | K92460 | 0,07~0,13 | 0,30~0,60 | 0,020 | 0,010 | 0,50 | 8,50~9,50 | 0,30~0,60 |
Hinweis:
A335 P91 andere chemische Zusammensetzung sind: V 0,18~0,25; N 0,030~0,070; Ni ≤ 0,40; Al ≤ 0,04 ; Nb 0,06~0,10
A335 P92 andere chemische Zusammensetzung sind: V 0,15~0,25; N 0,030~0,070; Ni ≤ 0,40; Al ≤ 0,04 ; Nb 0,04~0,09; W 1,5~2,00 ; B 0,001~0,006
Rohrprozess von ASME SA335 P91 Stahlrohr / ASTM A335 P91 nahtlose Rohre aus legiertem Stahl:
Runder Knüppel → Materialprüfung → Schleifen → Ablängen → Erhitzen → Durchstechen → Beißdorn → Warmwalzen → Dorn entfernen → Wärmebehandlung → Größenreduzierung → Abkühlen → Richten → Halbfertigprodukt → Endabschnitt abschneiden → UT/ET-TEST oder Hydrostatischer Test → Markierung → Verpackung → Lagerhaltung
![]()
![]()
![]()
