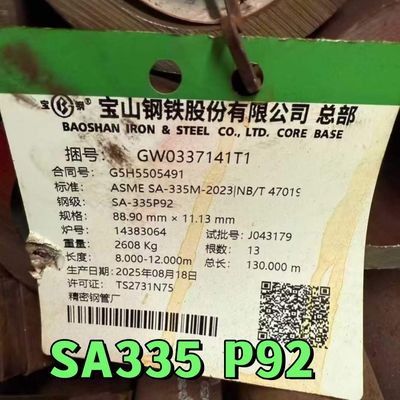

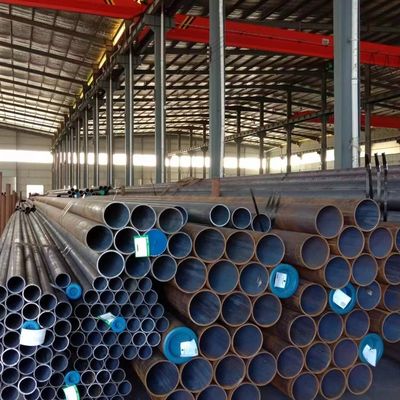

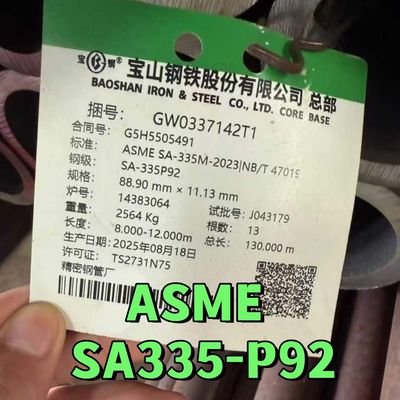

Kalt gezogenes ASME A335 P92 nahtloses Ferrit-Stahlrohr 89*11.13mm für den Hochtemperaturdienst

Material: Legiertes Stahl
Herstellungsmethode: kalt gezogen
Größe: OD:10-90 mm
WT: 1 bis 10 mm
Anwendungsbereich: Kessel, Wärmetauscher, Überhitzer und so weiter.


Technischer Parameter

ASTM A335-Standardspezifikation für nahtlose Ferrit-Legierungsstahlrohre für den Hochtemperaturdienst

Die ASTM-Norm A335 wird unter der festen Bezeichnung A 335/A 335M herausgegeben; die Nummer unmittelbar nach der Bezeichnung gibt das Jahr der ursprünglichen Annahme an oder, im Falle einer Überarbeitung,Jahr der letzten ÜberarbeitungEine Zahl in Klammern gibt das Jahr der letzten Neugenehmigung an. Ein Überschrift-Epsilon gibt eine redaktionelle Änderung seit der letzten Revision oder Neugenehmigung an.

Anwendungsbereich

1.1Diese Spezifikation bezieht sich auf nominelle (durchschnittliche) nahtlose Wände aus legiertem Stahlrohr, das für den Hochtemperaturbetrieb bestimmt ist (Mote 1).Flankierung (Vanstoning)Die Auswahl hängt von der Konstruktion, den Betriebsbedingungen, den mechanischen Eigenschaften und den Hochtemperaturmerkmalen ab.

ANMERKUNG 1 A Anlage X1 enthält eine Auflistung der Größen und Wandstärken von Rohren, die nach der derzeitigen Handelspraxis erhältlich sind.

1.2 Hierzu gehören mehrere Sorten von ferritischen Stählen (Anmerkung 2).

Anmerkung 2

In dieser Spezifikation werden αferritische Stähle als Stahl mit niedrigem und mittlerem Legierungsgehalt mit einem Chromgehalt von bis zu 10% definiert.
1.3 Zusätzliche Anforderungen (S1 bis S7) von fakultativer Natur sind vorgesehen. Diese zusätzlichen Anforderungen erfordern die Durchführung zusätzlicher Prüfungen und, wenn gewünscht,wird in der Bestellung zusammen mit der Anzahl der erforderlichen Prüfungen angegeben.
1.4 Die in Zoll-Pfund-Einheiten oder in SI-Einheiten angegebenen Werte sind separat als Standard zu betrachten. Im Text sind die SI-Einheiten in Klammern angegeben.Die in jedem System angegebenen Werte sind nicht exakt gleichwertigDie Kombination der Werte der beiden Systeme kann zu einer Nichtkonformität mit der Spezifikation führen.Die Zoll-Pfund-Einheiten gelten, es sei denn, die Bezeichnung "M" dieser Spezifikation ist in der Anordnung angegeben..

Anmerkung 3ΑDer dimensionlose Bezeichner NPS (nominale Rohrgröße) wurde in dieser Norm für traditionelle Begriffe wie "nominaler Durchmesser", "Größe" und "nominale Größe" ersetzt.

Chemische Zusammensetzung:

Mechanische Eigenschaften

Material und Herstellung

Rohr kann entweder heiß oder kalt abgearbeitet werden, wobei die nachstehend aufgeführte Wärmebehandlung durchgeführt wird.

Anforderungen an die Wärmebehandlung

Spezifizierte mechanische Prüfungen

Quer- oder Längsspannungstest und Flachungstest, Härtetest oder Biegtest
Bei Material, das in einem Batch-Ofen wärmebehandelt wird, sind Prüfungen an 5% des Rohres jeder behandelten Partie durchzuführen.
Bei durchgehend behandelten Stoffen sind eine ausreichende Anzahl von Rohren zu prüfen, die 5% der Partie ausmachen, jedoch in keinem Fall weniger als 2 Rohre.

Anmerkungen zur Härteprüfung:
Die Härte von P91 darf 250 HB/265 HV [25HRC] nicht überschreiten.

Anmerkungen für die Biegtest:
Bei Rohren, deren Durchmesser NPS 25 übersteigt und deren Durchmesser-Wanddicke-Verhältnis 7,0 oder weniger beträgt, wird anstelle der Abflachprüfung die Biegungstest durchgeführt.
Für andere Rohre, deren Durchmesser NPS 10 entspricht oder übersteigt, kann die Biegungstest anstelle der Abflachungstest durchgeführt werden, sofern der Käufer dies genehmigt.
Die Biegeversuchsproben sind bei Raumtemperatur bis 180° zu biegen, ohne dass sich die Außenseite des gebogenen Teils zerreißt.

Hydrostatische Prüfung

Der innere Durchmesser der Biegung muss 25 mm betragen.
Jede Rohrlänge muss hydrotestet werden; nach Wahl der Herstellung kann eine zerstörungsfreie elektrische Prüfung durchgeführt werden.

Bestellinformationen

Bestellungen für Material gemäß dieser Spezifikation sollten, soweit erforderlich, Folgendes enthalten, um das gewünschte Material angemessen zu beschreiben:

Referenzdokumente

• A999/A999M Spezifikation für allgemeine Anforderungen an Legierungs- und Edelstahlrohre
• E213 Praxis zur Ultraschalluntersuchung von Metallrohren
• E309 Praxis zur Prüfung von Stahlrohrprodukten mit magnetischer Sättigung durch Wirbelstrom
• E381 Methode der Makroetch-Prüfung von Stahlstangen, Billeten, Blühen und Schmiedewerken
• E527 Praxis zur Nummerierung von Metallen und Legierungen im einheitlichen Nummerierungssystem (UNS)
• E570 Praxis zur Prüfung von Fluxleckagen ferromagnetischer Stahlrohrprodukte
• B36.10M Schweiß- und nahtlos geschmiedetes Stahlrohr
• SAE J 1086 Praxis zur Nummerierung von Metallen und Legierungen (UNS)
• SNT-TC-1A empfohlene Praxis für die Qualifizierung und Zertifizierung von nicht zerstörerischem Personal
